辦公室裝修設計之初步的設計規范有哪些?
作者:科納裝飾
發表時間:2024-03-29

一個工裝項目的規劃設計包含5個階段:概念性規劃(概規)、修建性詳細規劃(修規)、方案設計、初步設計、施工圖設計,如果施工中發生較大改變,則需要做設計變更。擴初設計就是擴大性初步設計,顧名思義,也就是對初步設計進行細化的一個過程。初步設計是最終成果的前身,相當于一幅圖的草圖,一般做設計的在沒有最終定稿之前的設計都統稱為初步設計。


一、擴大初步設計圖應符合下列規定:

1、應對方案設計進行深化;

2、應能作為深化施工圖的依據;

3、應能作為工程概算的依據;

4、應能作為向相關部門報審的設計文件。


二、施工圖設計應包括:

1、施工說明;

2、平面圖、現狀平面圖、頂棚平面圖、設備、設施平面圖、立面圖、剖面圖、詳圖;

3、主要裝飾材料表;

4、工程預算書。


三、施工圖說明應符合下列要求:

1、對建筑結構、消防設施維護狀況的說明;

2、裝飾裝修材料的耐火等級、環保質量;

3、主要用材規格和質量的要求;

4、對主要施工工藝的工序和質量的要求;

5、 裝飾裝修設計樣式特點的說明;

6、注引用的相關圖集;

7、設備、設施深化設計的說明;

8、對圖紙中特殊問題的說明。

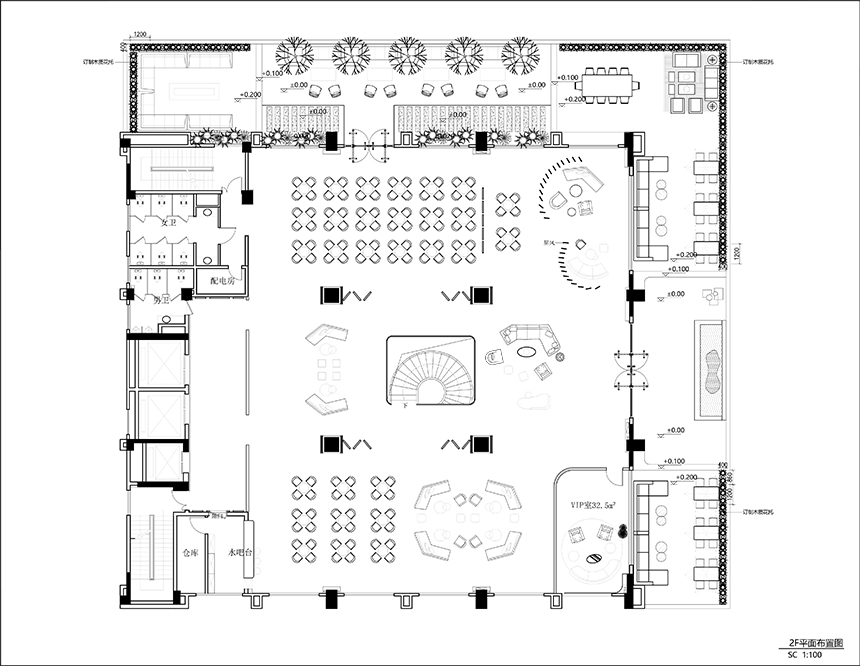

四、施工圖的平面圖應包括平面布置圖、頂棚平面圖(含設備、設施布置)、地面鋪裝圖、索引圖等。并應符合下列要求:

1、表示原建筑室內外墻體、門窗、管井、樓梯、平臺、陽臺等位置和裝飾裝修需要的尺寸;

2、標明固定家具、隔斷、構件、陳設、衛生潔具、照明燈具以及其他固定裝飾配置和飾品的名稱、位置及需要的定位尺寸。必要時可將尺寸標注在平面圖內;

3、標明軸線編號,軸線編號應與原建筑圖一致,并標明軸線間尺寸、總尺寸以及裝飾裝修需要室內的凈空定位的尺寸;

4、標注裝飾門窗的編號及開啟方向,表示家具的櫥柜門或其他構件的開啟方向和方式;

5、標注裝飾裝修完成后的樓層地面、主要平臺、衛生間、廚房等有高差處的設計標高;

6、可表示設備、設施的位置、尺寸;

7、標注索引符號和編號、圖紙名稱和制圖比例。


五、地面裝修圖應包括:

1、標注地面裝修材料的種類、拼接圖案、不同材料的分界線;

2、標注地面裝修標準和異形材料的定位尺寸、施工做法;

3、標注地面裝修嵌條、臺階和梯段防滑條的材料品種、定位尺寸及做法;


六、頂棚(天花)平面圖。所有頂棚(天花)平面圖應符合下列要求:

1、應與平面圖的形狀、大小、尺寸相對應;

2、示墻體的主要軸線和編號、軸線間尺寸和總尺寸;

3、表示墻體、管井、樓梯和天窗等的位置;

4、標注頂棚(天花)設計標高;

5、應標明頂棚(天花)造型、天窗、構件,表示裝飾垂掛物及其他裝飾配置和飾品的位置,注明定位尺寸、材料種類和做法;

6、應標注燈具、發光頂棚(天花)和空調風口等設備、設施的位置,標明定位尺寸、材料種類、產品型號和編號及做法。

7、標注索引符號和編號、圖紙名稱和制圖比例。


七、立面圖:

應畫出需要裝飾裝修的住宅室內各空間的立面,無特殊裝飾裝修要求的立面可不畫立面圖,但應在裝飾裝修中給與說明。立面圖應包括以下的內容:

1、宜標明立面范圍內的軸線和軸線編號,標注立面兩端軸線之間的尺寸及需要設計部位的立面尺寸;

2、應表明立面左右兩端的內墻線,標明裝修后的地面線、頂棚(天花)線;

3、宜標注頂棚(天花)剖切部位的定位尺寸及其他相關尺寸,標注地面標高、建筑層高和頂棚(天花)凈高;

4、表明墻面和柱面的裝飾造型、固定隔斷、固定家具、裝飾配置、飾品、門窗、欄桿等位置,標注定位尺寸及其他相關尺寸;

5、宜標注立面和頂棚(天花)剖切部位的裝飾材料種類、材料分塊尺寸、材料拼接線和分界線定位尺寸等;

6、可標注立面上的燈飾、電源插座、通訊和電視信號插孔、空調控制器、開關、按鈕、消火栓等設備、設施的位置及定位尺寸,標明材料種類、產品型號和編號、施工做法等;

7、應標注索引符號和編號、圖紙名稱和制圖比例;

8、對需要特殊和詳細表達的部位,可單獨繪制其局部立面大樣,并標明其索引位置。
